لیست اتصالات پلی اتیلن

لیست اتصالات پلی اتیلن

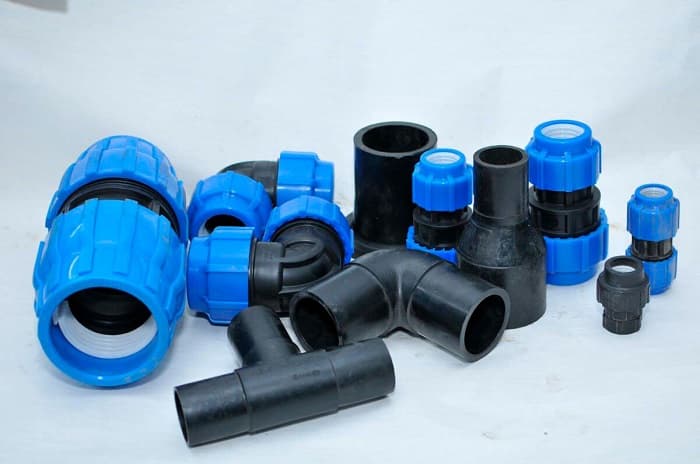

لیست اتصالات پلی اتیلن : انواع مختلفی از اتصالات لوله پلی اتیلن در سیستم های لوله کشی پلی اتیلن برای اهداف و عملکردهای مختلف وجود دارد. اتصالات پلی اتیلنی در سیستم لوله کشی برای اتصال چندین لوله پلی اتیلن با اندازه یکسان یا مختلف، تنظیم جریان یا اندازه گیری جریان استفاده می شود.

لیست اتصالات پلی اتیلن در سیستم لوله کشی

اتصالات پلی اتیلن مختلف  وعملکرد هر یک از آنها در ادامه توضیح داده شده است.

• زانو پلی اتیلن
• تبدیل پلی اتیلن
• انواع سه راهی پلی اتیلن
• انواع تبدیل متقاطع
• کوپلر پلی اتیلن
• آداپتورها
• کپ پلی اتیلن
• شیر فلکه
• سوراخگیر

برای دریافت مشاوره و خرید با شماره های زیر تماس بگیرید:

تلفن(داخلی 350): 02691003350
تلفن کارخانه: 02644583899
واتس آپ : 09051300676

ایمیل: info@rothencarshop.com

لیست اتصالات پلی اتیلن – زانویی

زانویی پلی اتیلن برای تغییر جهت جریان بین دو لوله استفاده می شود. زانوها معمولاً با زاویه 22.5 درجه، 45 درجه و 90 درجه در دسترس هستند. اگر قطر لوله ها یکسان باشد، از زانویی معمولی استفاده می شود، در غیر این صورت از زانوهای کاهش دهنده و یا تبدیل استفاده می شود. زانوهای پلی اتیلن معمولابا رزوه های ماده عرضه می شوند و می توانیم آنها را با جوش لب به لب یا سوکت نیز تعمیر کنیم.

اتصالات تبدیل لوله پلی اتیلن

تبدیل پلی اتیلن جزء اتصالات لوله است که با کاهش اندازه لوله، اندازه جریان را از بزرگتر به کوچکتر کاهش می دهد. معمولا دو نوع تبدیل وجود دارد. یکی تبدیل متحدالمرکز است که مخروطی شکل است و به تدریج در اطراف لوله کاهش می یابد اما در این حالت ممکن است تجمع هوا امکان پذیر باشد و منجر به کاویتاسیون شود. یکی دیگر تبدیل خارج از مرکز است که دارای یک لبه موازی با لوله اتصال است و امکان تجمع هوا در آن وجود ندارد.

اتصالات سه راهی پلی اتیلن

اتصالات سه راهی پلی اتیلن یکی از اجزای سیستم لوله کشی است که به شکل T می باشد. دارای یک ورودی و دو خروجی می باشد، خروجی ها در 90 درجه به اتصال خط اصلی (ورودی) چیده شده اند. همچنین می توان از آن برای ترکیب جریان از دو ورودی به یک خروجی استفاده کرد. آنها همچنین در مواد مختلف و اندازه های مختلف موجود هستند. اگر 3 ضلع T-fitting از نظر اندازه شبیه به هم باشند، آن را سه راهی مساوی و در غیر این صورت سه راهی نامساوی می نامند.

اتصالات متقاطع یا کراس

اتصالات نوع کراس شامل 4 دهانه در 4 جهت می باشد. اینها زمانی به هم وصل می شوند که 4 لوله در یک نقطه به هم می رسند. این اتصالات با تغییر دما فشار بیشتری بر لوله ایجاد می کنند، زیرا در مرکز چهار نقطه اتصال قرار دارند. اتصالات متقاطع معمولاً برای سیستم های اسپرینکلر آتش نشانی استفاده می شود.

کوپلر پلی اتیلن

برای اتصال لوله های هم قطر از کوپلر پلی اتیلن استفاده می شود. در صورت شکستن لوله یا نشتی، کوپلر نیز مفید است. به طور کلی دو نوع کوپلر موجود است : کوپلینگ فشاری و کوپلینگ الکتروفیوژن. کوپلر فشاری یک کوپلر معمولی است که بین دو لوله متصل می شود و با چیدمان واشر یا درزگیر لاستیکی در دو طرف از نشتی جلوگیری می کند در غیر این صورت چسب تهیه می شود. نصب کوپلینگ الکتروفیوژن بوسیله دستگاه جوش الکتروفیوژن انجام می شود.

آداپتورها

اگر لوله ها دارای انتهای خاصی هستند و یا انتهای ساده ندارند، آداپتورها آنها را به صورت رزوه ای نر یا ماده در هر موردی که مورد نیاز است می سازند. آداپتورها معمولا برای لوله های مسی و پی وی سی استفاده می شوند. آداپتورهای نر حاوی رزوه‌های نر و آداپتورهای ماده حاوی رزوه‌های ماده هستند. یک سر آداپتور ساده است که به انتهای لوله ساده چسبانده یا جوش داده شده یا لحیم می شود.

درپوش لوله پلی اتیلن

این اتصال جزء اجزای لوله کشی است که معمولاً برای بستن دهانه لوله در هنگام بازرسی و تعمیر استفاده می شود. درپوش ها به طور کلی شامل رزوه های نر هستند.

کپ لوله پلی اتیلن

کلاهک یا کپ پلی اتیلن نوعی اتصال لوله است که عملکرد آن مانند درپوش است، اما تنها تفاوت این است که درپوش دارای رزوه های نر و کپ حاوی رزوه های ماده است که روی رزوه نری لوله پیچ می شود. سایز های مختلف کپ لوله پلی اتیلن در سایز های مختلف در فروشگاه آب صنعت روتن کار موجود است.

شیر فلکه در اتصالات لوله پلی اتیلن

شیرفلکه ها یکی از اجزای سیستم لوله کشی هستند که برای متوقف کردن یا تنظیم جریان سیال در مسیر خود استفاده می شوند. انواع مختلفی از شیرها بسته به کاربرد آنها موجود است.

برخی از انواع مهم شیرها و کاربردهای آن در زیر ذکر شده است.

• شیر دروازه، شیر پلاگین و شیر توپی – فقط برای جداسازی استفاده می شود.
• دریچه گلوب – برای دریچه گاز استفاده می شود
• شیر چک – برای جلوگیری از جریان معکوس (بدون بازگشت) استفاده می شود.
• شیر پروانه ای – برای جداسازی و همچنین دریچه گاز استفاده می شود.
• دریچه دیافراگمی – برای جداسازی و همچنین دریچه گاز استفاده می شود.

اتصالات جوشی پلی اتیلن

اتصالات جوشی پلی اتیلن با استفاده از دستگاه جوش بات فیوژن نصب می شوند.

استفاده از جوش لب به لب روش دیگری است که می توانید از آن برای اتصال اتصالات پلی اتیلن جوشی استفاده کنید. در این فرآیند از یک دستگاه گیره هیدرولیک تخصصی برای برش انتهای دو لوله استفاده می شود. هنگامی که لوله ها به درستی تراشیده می شوند، صفحه داغ یا اتو روی دو سر قرار می گیرد و پس از گرم شدن، صفحات جدا می شوند و دو سر به هم فشار می آورند و باعث ذوب می شوند. در نتیجه این روش اتصال، یک تیر برجسته تشکیل می شود.

لیست قیمت اتصالات جوشی

اتصالات الکتروفیوژن پلی اتیلن

اتصالات الکتروفیوژن ، یکی از ساده ترین روش هایی است که برای اتصال لوله پلی اتیلن استفاده می شود. اتصالات الکتروفیوژن از سیم پیچ های مسی استفاده می کنند و آن را از طریق قسمت داخلی اتصالات می پیچد. سپس لوله ها به دو طرف اتصالات رانده می شوند و سپس جریان الکتریکی از سیم پیچ عبور می کند. گرمای حاصل از ذوب‌های جریان، سیم‌پیچ مسی را گرم می‌کند و در نتیجه هم لوله‌ها و اتصالات هم جوش می‌شوند.

پس از پایان چرخه گرما، لوله ها خنک می شوند و دو لوله از یک اتصال صوتی خارج می شوند. با این حال، الکتروفیوژن باید به درستی انجام شود تا موثر باشد. همچنین در طول فرآیند اتصال و خنک سازی باید تماس رضایت بخشی وجود داشته باشد.

لیست قیمت اتصالات الکتروفیوژن

اتصالات فشاری پلی اتیلن

روش دیگری که می توان برای نگه داشتن لوله پلی اتیلن در کنار هم استفاده کرد، کوپلینگ های فشاری است. در این روش از یک o-ring استفاده می شود ، پس از عمل حلقه فشرده سازی چرخانده می شود و از آن برای سفت کردن گرفتن استفاده می شود. بهترین متریال برای ساخت فیتینگ حلقه O-Ring EPMD است.

اتصالات تزریقی پلی اتیلن

اتصالات تزریقی به روش تزریقی که یک نوع روش تولید پلاستیک است تولید می شوند. اتصالات تزریقی راه حل هایی را ارائه می دهند که عبارتند از:

Elbow Hdpe 100+، Equal TE HDPE 100+، WYE HDPE 100+، CROSS TEE HDPE 100+، REDUCED TE HDPE 100+، REDUCER HDPE 100+، FLANGE ADAPTER0+ HDPE1..

این اتصالات، اتصالات پلی اتیلنی هستند که در حمل و نقل سوخت های گازی استفاده می شوند.

لیست قیمت اتصالات تزریقی

اتصالات لوله کاروگیت

اتصالات و لوله کاروگیت در پروژه های فاضلاب و در حمل و نقل زباله های صنعتی و زهکشی آب طوفان استفاده می شود.

اتصالات لوله کلروگیت دو نوع هستند :

اتصالات کاروگیت تک جداره ،اتصالات کاروگیت دو جداره

انواع اتصالات کاروگیت شامل زانویی، سه راهی، وایس، اتصالات جانبی، اتصالات قطره‌ای، دیواره‌ها و کلاهک‌های انتهایی می باشد. اتصالات را می توان برای اجرای لوله های تک جداره یا دو جداره استفاده کرد.
