استاندارد لوله کاروگیت

استاندارد لوله کاروگیت

استاندارد لوله کاروگیت ذکر شده در ادامه قصد ندارد به تمام نگرانی های ایمنی مرتبط رسیدگی کند. این مسئولیت استفاده کننده از این استاندارد است که اقدامات ایمنی، بهداشتی و زیست محیطی مناسب را ایجاد کند و قابلیت اعمال محدودیت های نظارتی را قبل از استفاده تعیین کند.

این استانداردهای بین المللی مطابق با اصول شناخته شده بین المللی استانداردسازی تدوین شده است که در تصمیم در مورد اصول توسعه استانداردهای بین المللی، راهنماها و توصیه های صادر شده توسط کمیته موانع فنی تجارت سازمان جهانی تجارت (TBT) ایجاد شده است.

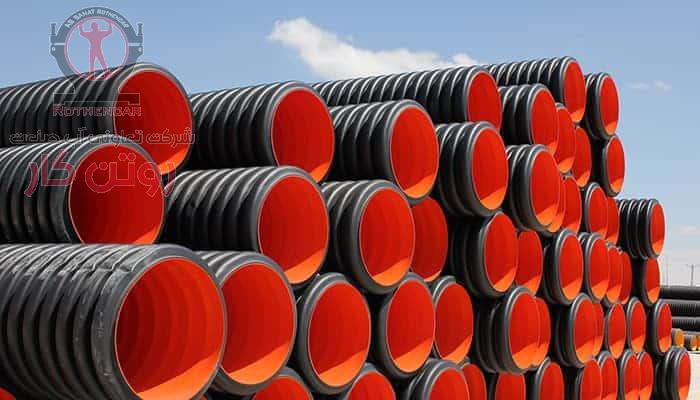

لوله کاروگیت یک راه حل عالی برای سیستم های زیرساختی جدید و موجود ارائه می دهند. آنها از یک لایه راه راه بیرونی تشکیل شده اند که برای افزایش سفتی لوله، جذب فشار خارجی و کاهش وزن کلی طراحی شده است. با این حال، لایه داخلی از یک بافت صاف تشکیل شده است که برای به حداکثر رساندن راندمان جریان و به حداقل رساندن اصطکاک طراحی شده است.

لوله کاروگیت مدت هاست که انتخاب ارجح در ایالات متحده و اروپا بوده و هستند. آنها به سرعت در حال جایگزینی سیستم های ابتدایی تری مانند GRP (فیبرشیشه)، بتن و خاک رس هستند که هم به دلیل مزایای جامع و هم سطح عملکرد بهتری دارند.

مشخصات استاندارد لوله کاروگیت ASTM F405

این مشخصات نیازمندی‌های فیزیکی و ابعادی و روش‌های آزمایش مرتبط برای لوله‌ها و اتصالات پلی‌اتیلن کاروگیت را که برای کاربردهای زیرزمینی در نظر گرفته است. به‌ویژه در زهکشی خاک و بسترهای شستشوی میدان سپتیک، که در آن حمایت خاک به دیوارهای انعطاف‌پذیر داده می‌شود، پوشش می‌دهد.

لوله و اتصالات باید به الزامات آزمایش فیزیکی مانند ازدیاد طول، شکنندگی، سفتی لوله و سوراخ شدن پایبند باشند.

این استاندارد الزامات و روش‌های آزمایش مواد، ابعاد علامت‌گذاری، طرز کار، ازدیاد طول، شکنندگی، سختی لوله، و سوراخ‌های لوله و اتصالات پلی‌اتیلن کاروگیت  (PE) در اندازه‌های اسمی 3 تا 6 اینچ را پوشش می‌دهد.

این استاندارد به تمام نگرانی های ایمنی مربوط به استفاده از آن پاسخ نمی دهد. این مسئولیت استفاده کننده از این استاندارد است که اقدامات ایمنی و بهداشتی مناسب را ایجاد کند و قابل اجرا بودن محدودیت های نظارتی را قبل از استفاده تعیین کند.

مشخصات استاندارد ASTM F667 برای لوله کاروگیت 3 تا 24 اینچ

استاندارد ASTM F667 الزامات و روش‌های آزمایش مواد، طرز کار، ابعاد، سوراخ‌ها، سختی لوله، ازدیاد طول، مقاومت جداسازی اتصالات، کیفیت پلی‌اتیلن اکسترود شده، شکنندگی، اتصال، و علامت‌گذاری لوله و اتصالات پلی‌اتیلن کاروگیت را پوشش می‌دهد.

این مشخصات لوله کاروگیت اکسترود شده، روکش مارپیچی و قالب گیری چرخشی را پوشش می دهد. لوله پلی اتیلن و اتصالات کاروگیت پلی اتیلن برای کاربردهای زیرزمینی در نظر گرفته شده است که در آن خاک از دیواره های انعطاف پذیر آنها پشتیبانی می کند. کاربرد عمده آنها جمع آوری یا انتقال آب زهکشی یا هر دو است.

آزمایشات زیر باید انجام شود:

ابعاد و تحمل ها؛ سفتی لوله؛ طویل شدن؛ سفتی لوله؛ تست جداسازی مشترک و شکنندگی.

این استاندارد اندازه های اسمی 3 اینچ [76 میلی متر]، 4 اینچ [102 میلی متر]، 5 اینچ [127 میلی متر] 6 اینچ [152 میلی متر]، 8 اینچ [203 میلی متر]، 10 اینچ [254 میلی متر]، 12 اینچ [305 میلی متر]، 15 اینچ [381 میلی متر]، 18 اینچ [457 میلی متر]، و 24 اینچ [610 میلی متر] را پوشش می دهد.

مشخصات استاندارد لوله کاروگیت AASHTO M252 برای لوله های زهکشی کاروگیت

این مشخصات الزامات و روش های آزمایش لوله های پلی اتیلن کاروگیت ، کوپلینگ ها و اتصالات را برای استفاده در سیستم های زهکشی زیرسطحی، فاضلاب های طوفانی و در زهکشی های سطحی (کلورت ها) پوشش می دهد، جایی که خاک به دیواره های انعطاف پذیر لوله برخورد می کند.

اندازه های اسمی 75 تا 250 میلی متر (3 تا 10 اینچ) گنجانده شده است.

مواد، طرز کار، ابعاد، سفتی لوله، مقاومت در برابر تنش محیطی در برابر ترک، سوراخ‌ها، سیستم‌های اتصال، شکنندگی و شکل علامت‌گذاری مشخص شده است.

هنگامی که قرار است از لوله پلی اتیلن در مکان هایی استفاده شود که انتهای آن ممکن است در معرض دید قرار گیرد، باید به قابلیت احتراق پلی اتیلن و اثرات بدتر قرار گرفتن طولانی مدت در معرض اشعه ماوراء بنفش توجه شود.

مشخصات استاندارد لوله کاروگیت AASHTO M294 برای لوله پلی اتیلن کاروگیت، قطر 300 تا 1500 میلی متر

این استاندارد الزامات و روش های آزمایش لوله های پلی اتیلن کاروگیت، کوپلینگ ها و اتصالات برای استفاده در برنامه های زهکشی سطحی و زیرسطحی را پوشش می دهد.

اندازه های اسمی 300 تا 1500 میلی متر (12 تا 60 اینچ) گنجانده شده است.

مواد، طرز کار، ابعاد، سفتی لوله، مقاومت در برابر رشد کند ترک، سیستم های اتصال، شکنندگی، سوراخ ها و شکل نشانه گذاری مشخص شده است.

لوله پلی اتیلن کاروگیت برای کاربردهای زهکشی سطحی و زیرسطحی در نظر گرفته شده است که در آن خاک از دیواره های انعطاف پذیر آن پشتیبانی می کند. کاربرد عمده آن جمع آوری یا انتقال آب زهکشی توسط جریان ثقلی باز، به عنوان کولور، زهکش طوفان و غیره است.

مشخصات استاندارد ASTM F2648 برای لوله کاروگیت 2 تا 60 اینچ [50 تا 1500 میلی متر]

این استاندارد الزامات عمومی و روش‌های آزمایش مربوطه را برای لوله‌ها و اتصالات پلی‌اتیلن بدون فشار (جریان گرانشی) که دارای آستر داخلی با پروفیل دیوار بیرونی موج‌دار حلقوی هستند و قطر داخلی آن‌ها 2 تا 60 اینچ است، پوشش می‌دهد. [50 تا 1500 میلی‌متر ].

 این لوله ها و اتصالات برای استفاده زیرزمینی در سیستم های زهکشی زیرسطحی و زمینی که تحت فشاراضافه کار نمی کنند مناسب هستند.

 الزامات مواد برای اتصالات قالب‌گیری لوله و دمشی، اتصالات و کوپلینگ‌های قالب‌گیری چرخشی، اتصالات و کوپلینگ‌های قالب‌گیری تزریقی، و مواد بازسازی مشخص شده‌اند.

محصولات به دست آمده باید در صورت لزوم آزمایش شوند و باید با الزامات مشخص شده برای طرز کار، ابعاد (قطر داخلی، طول، حداقل ضخامت آستر داخلی، و سوراخ‌ها)، سفتی، مقاومت در برابر صاف شدن، مقاومت در برابر ضربه و مقاومت در برابر رشد آهسته ترک پلاستیک‌های پلی‌اتیلن مطابقت داشته باشند.

روش استاندارد ASTM F481 برای نصب لوله های ترموپلاستیک و لوله های کاروگیت در زمین های آبشویی سپتیک تانک

این استاندارد روش‌هایی را برای جابجایی و نصب لوله‌های ترموپلاستیک و لوله‌های کاروگیت در زمین‌های آبشویی تانک سپتیک، زه‌کشی پرده‌ای، و از سپتیک تانک به میدان شستشو شرح می‌دهد. نصب مناسب تضمین می کند که لوله به طور رضایت بخشی فاضلاب نیمه تصفیه شده را برای تصفیه و دفع اضافی با جذب خاک به یک مزرعه شستشو منتقل و توزیع می کند. پرده یا زهکش محیطی برای محافظت از ظرفیت جذب خاک مزرعه شستشو عمل می کند.

لوله باید با تکیه گاه از یک سطح صاف نگهداری شود تا از ایجاد یک مجموعه دائمی لوله جلوگیری شود. در هنگام بارگیری، تخلیه و حمل و نقل باید مراقب بود زیرا ممکن است لوله در اثر سایش و لبه های تیز آسیب ببیند. از آنجایی که ترموپلاستیک ها به طور موقت در اثر دماهای بالا نرم می شوند، در این شرایط باید مراقب بود تا در حین عملیات جابجایی آسیب نبیند. لوله کویل دار برای استفاده در مزارع شستشو توصیه نمی شود زیرا نصب آن در درجه و تراز مناسب مشکل است. با نصب تجهیزات ویژه قابل قبول است.

لوله زمانی که در معرض نور خورشید قرار می گیرد می تواند به دمای نسبتاً بالایی برسد و این امر سفتی لوله را به میزان قابل توجهی کاهش می دهد. بنابراین، باید اقدامات احتیاطی برای جلوگیری از برخورد اجسام تیز یا سنگین، تحمیل ناگهانی بار سنگین یا کشش بیش از حد بر روی چنین لوله ای انجام شود.

 با کاهش درجه حرارت خاک، لوله استحکام و سفتی کامل را به دست می آورد. این به طور معمول حدود پنج دقیقه زمان نیاز دارد. مراقبت در حمل و نصب باید در شرایط دمای پایین انجام شود تا از آسیب جلوگیری شود. با کاهش دما، برخی از انواع لوله‌ها شکننده‌تر و انعطاف‌پذیرتر می‌شوند.

استاندارد لوله کاروگیت SCS 606

استاندارد ASTM F2136 برای تست تنش رباط بریدگی و ثابت (NCLS) برای تعیین مقاومت رشد آهسته ترک رزین های HDPE یا لوله های کاروگیت HDPE

این روش تست برای تعیین حساسیت رزین های پلی اتیلن با چگالی بالا (HDPE) یا لوله های کاروگیت به رشد کند ترک تحت فشار ثابت رباط در یک محیط شتاب دهنده استفاده می شود. این روش تست فقط برای HDPE با شاخص مذاب محدود (<0.4 تا 0.15) و محدوده چگالی (> 0.947 تا 0.955 g/cm3) در نظر گرفته شده است. همچنین این استاندارد زمان شکست مربوط به یک نمونه آزمایشی معین را در سطح تنش رباط ثابت و مشخصی اندازه گیری می کند.

منبع : https://www.baughmantile.com/engineering/applicable-pipe-standards/
